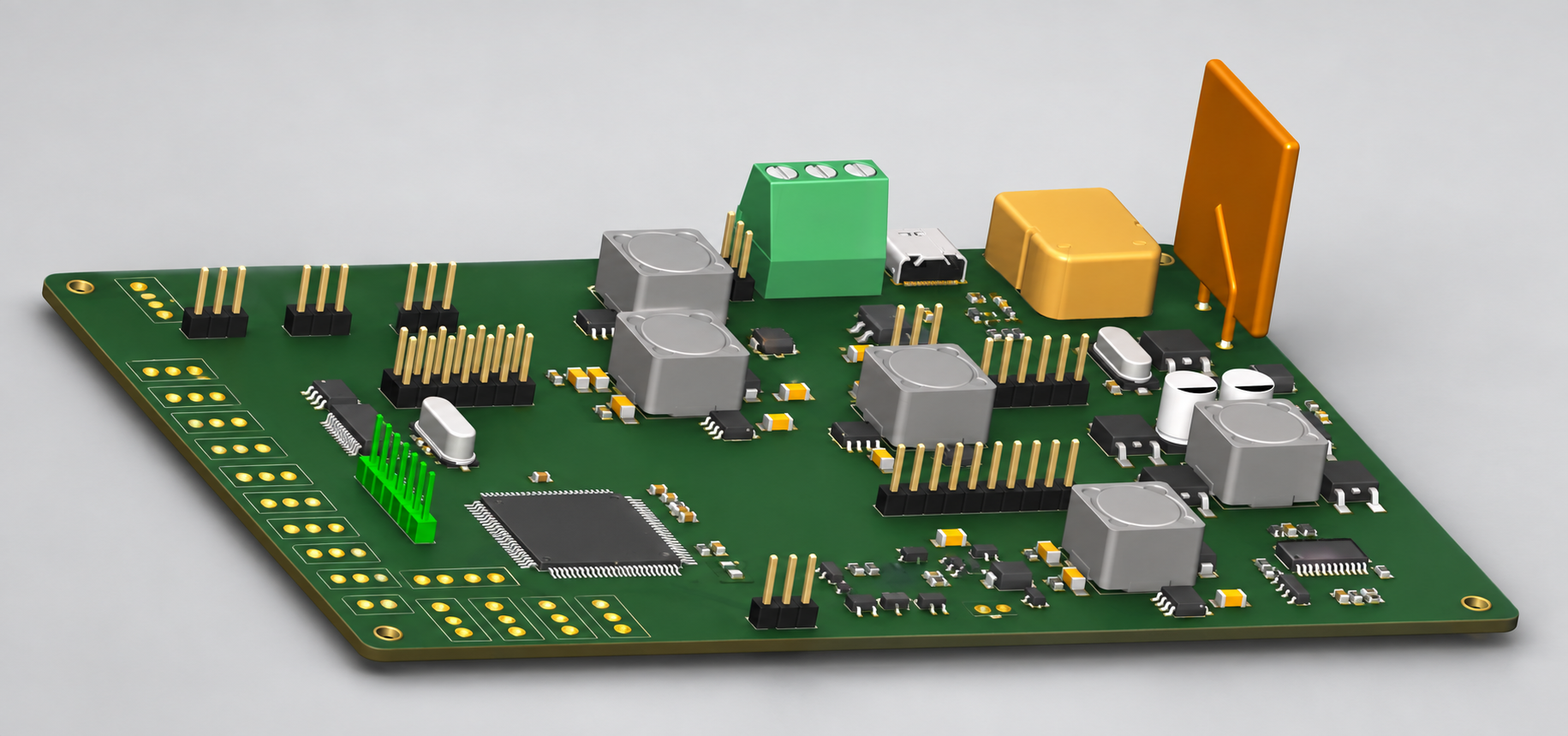

PCB 개발을 소개하는 홍보용 3D 이미지
PCB 개발 · 3D 이미지

아이디어가,
기판 위에서 작동하도록.

회로 설계 · PCB 설계 · 시제품 제작.
하드웨어 개발에 필요한 세 단계를 함께합니다.

01

회로 설계

필요한 기능과 입출력, 사용 환경을 정리하고 회로 구성을 설계합니다.

02

PCB 설계

회로를 바탕으로 부품 배치와 기판의 연결 구조를 설계합니다.

03

시제품 제작

설계한 기판을 시제품으로 제작합니다. 제작 범위와 확인 항목은 프로젝트에 맞춰 협의합니다.

기판 사양, 수량, 일정, 전달 자료는 상담 시 협의합니다.
